Node-RedでMQTTを動作させる

injectノードには送信したいメッセージを書き込む。ここでは例として”テスト”というメッセージを書き込んでいる。

debugノードはmsg.payloadを出力させるように書き込む。

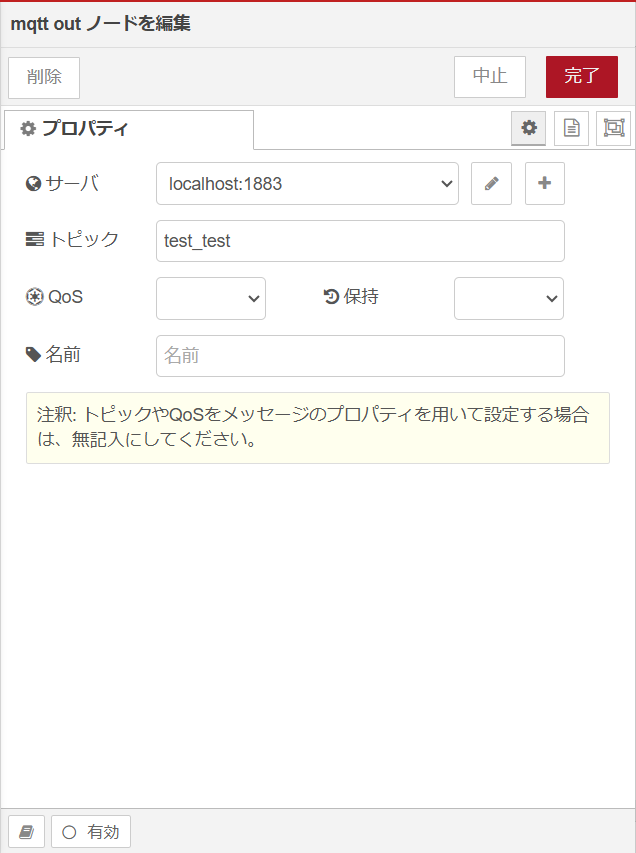

mqtt outノードは、トピックに任意の文字列を入力する。サーバー欄の設定は新規作成をし、サーバー名に”localhost”を入力して追加する。ここでは例としてトピック欄には”test_test”と入力している。

mqtt inノードは、トピックにmqtt outのトピック欄に記述したものと同じものを書き込む。サーバーもmqtt outのサーバー欄と同じものを選択する。

aedes brokerノードは、WS bindをpathに変更し、WS portに任意の文字列を入力する。ここでは例として”test_test”と入力している。
