はじめに
今回は、CoolMasterとNode-REDを連携し、室内温度の可視化と運転モードの切替（冷房・暖房など）をダッシュボード上で操作可能にするシステムを構築してみました。
これにより、ブラウザから現在の部屋の温度を確認したり、冷房・暖房の切り替えを簡単に行うことができます。
システム構成
- 使用デバイス：CoolMaster（Modbus/TCP対応）
- 使用ツール：
- Node-RED
- node-red-dashboard（UIノード）
- node-red-contrib-modbus（Modbusノード）
- 通信方式：Modbus TCP（ポート502）
使用したレジスタ
| 機能 | オブジェクト | 型/アドレス例 | 内容 |
|---|---|---|---|
| 室内温度の取得 | room_temp | Analog Input（AI:256） | 値 = 26.5（℃） |
| モード切替（冷暖房） | mode | Multi State Value（MV:257） | 値 = 0:冷房, 1:暖房, 2:自動… |

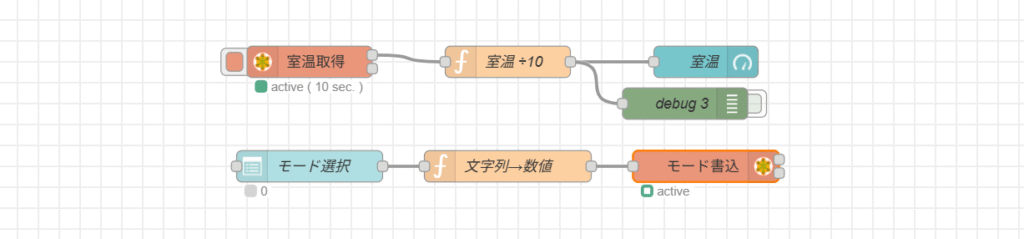

Node-RED フロー構成
室内温度の取得
Modbus Readノードで room_temp (AI:256) を取得し、Functionノードでそのまま ui_gauge に渡すことで、室内温度がリアルタイムで表示されます。
Functionノードでは、CoolMasterから取得した室温は整数で10倍された値（例：265）として送られてくるため、人間が読みやすいように /10 して実際の温度（例：26.5℃）に変換する必要があります。
モード切替
UI上のドロップダウンから「冷房」「暖房」などを選択すると、対応する数値が mode (MV:257) にModbus Writeされ、CoolMasterに反映されます。
functionノード内ではui_dropdown で選ばれた値は 文字列型 のため、Modbusに渡す前に数値型へ変換するようにしてます。

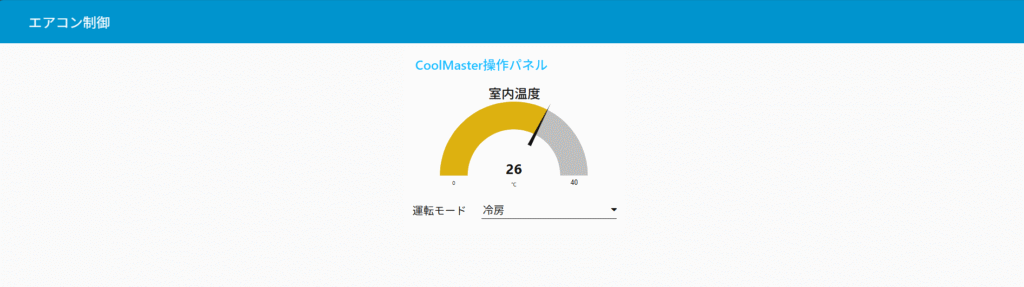

ダッシュボードでの操作画面
最終的に以下のような操作画面を構築できました。Webブラウザから簡単に操作でき、エンジニアでなくても扱いやすいUIになっています。
まとめ
CoolMasterをModbusで制御することで、リモートからの操作やIoTダッシュボード連携が簡単に行えることがわかりました。
今後は風量制御やスケジュール制御などの連携にも挑戦していきたいと思います。
