Node-REDとeDMX1MAXを使って照明制御してみた

事前準備

DMXking eDMX1 MAX（sACN/DMXコンバータ）
セットアップ済みのデコーダとテープライト¹
XLRケーブル
Node-REDをインストールしたPC²

デコーダとテープライトのセットアップ方法はこちらを参考に：https://blog.smartlight.co.jp/?p=4054 ↩︎
Node-REDのインストール（macOS）方法はこちらを参考に：https://blog.smartlight.co.jp/?p=3988 ↩︎

作業の流れ

Node-REDとDMXkingのコンバータを使ってLEDを制御するには、以下のような流れになります：

デバイス類の接続

１、DMXkingコンバータにローカルネットワークに接続し、USB経由で電源供給しましょう

２、そして、XLRケーブルでコンバータとデコーダを接続しましょう

３、最後に、デコーダに電源接続しましょう

コンバータのIPアドレスを確認する

１、公式ページで自分のPCにマッチするOSバージョンのConfiguration Softwareをインストール：https://dmxking.com/downloads-list

２、macではNode scanを押すと、同じネットワークにあるコンバータが表示されます、表示されたCurrent IP AddressとPortは後でNode-REDで使いますので、このページをこのまま放置してください

Node-REDからテープライトを光らせてみる

必要なパッケージをインストール

１、Node-REDの右上の3本線をクリックし、Manage paletteを開いてください

２、sacnを検索して、node-red-contrib-sacnをインストール

Node-REDフローを作成

１、以下のフローをimportしてください：

[{"id":"6d3ee2de4e9bef48","type":"inject","z":"890425df1085f5e9","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"1/1","payload":"200","payloadType":"num","x":330,"y":240,"wires":[["6f76cca2446506e1"]]},{"id":"6f76cca2446506e1","type":"sACN","z":"890425df1085f5e9","server":"0da218a3c2872487","universe":"1","channel":"1","transition":"instant","transitionRate":50,"transitionTime":1000,"name":"","x":780,"y":240,"wires":[]},{"id":"0da218a3c2872487","type":"sacn-config","hostOrUniverse":"192.168.1.119","port":"6454"}]

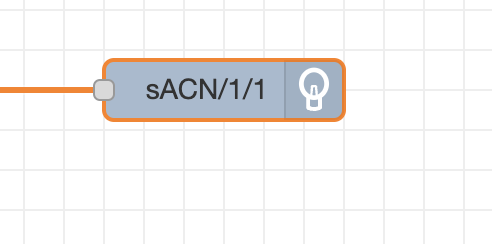

２、sACN/1/1ノードをダブルクリック
