DMXcatの使い方を実際にLEDやムービングライトを制御することで解説

目次
DMXcatでできること
 参考
 操作編
 傍受編
 まとめ

DMXcatでできること

1.DMXcatを使用することで各チャンネルに送信されている信号の値をスマートフォンで確認することができるようになる。

2.DMXcatからDMX信号を送信し、制御することも可能。

3.制御する灯体を選ぶことができチャンネルの割り当てをその都度確認することなくスマートフォンで操作することが可能。

・そのほかにも様々な機能がありそうだが、今回は「基本的な使い方」を実際に動かしてみながら学んでいく。

より細かく知りたい、使いたいという場合：今回参考にしたDMXcatスタートガイドを読むとさらに理解が深まる

DMXcatスタートガイド・取扱説明書 (akaricenter.com)

もちろんDMXcatは必要。使用するのはCITY THEATRICAL DMXcat DMXマルチテスター。

あらかじめ充電をしておくと使い勝手が良い。

充電をしながらでも使用することは可能。

DMXcatでデータを送受信する。

今回はこのムービングヘッドライトを使用して検証していこう。

お使いのスマートフォン。

ー使用できる条件ー

Bluetooth:Bluetooth4.0以降

アンドロイドOS:Android5.1以降

iPhones:4SまたはiOS9.3以降のモデル

・ムービングライトのDMX INにDMXcatのOUTを差し込めば準備完了。

今回はDMXcat側からムービングライトを制御するため信号はムービングライト側に入り続ける。

※緑のランプが点灯しているのは既に電源を入れているからだが差し込んむ時点で電源は入れている必要はない。

※今回の機器はDMX接続の規格が異なるため、変換機を用意して接続する必要があることに注意。もちろん必要ないものもある。

・DMXcatを使用するにはスマートフォンにアプリをインストールする必要がある。

対応するデバイスで以下のボタンをクリック、もしくはアプリの検索欄に「DMXcat」でダウンロードできる。

1.DMXcatの中央のボタンを長押しして電源を起動する。緑のランプが点滅状態になって入ればOK。

2.スマートフォンのBluetoothをONにする。

3.次にアプリを起動し左図の右上の⚙マークをタップ。中央図に遷移しデバイスに接続を再びタップ。右図のように接続可能なDMXcatデバイスが表示されるので接続するを選択する。

この時接続可能デバイスが画面に表示されないことがあるがアプリを再起動して3.を再び行うことで解決する。

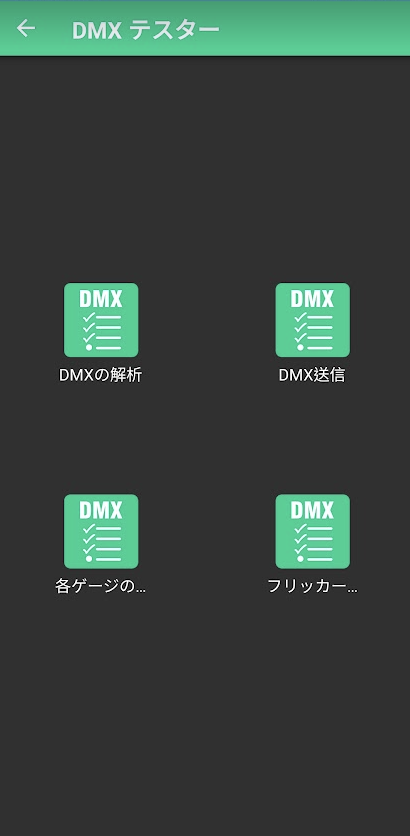

・接続が完了すると自動的に最初の画面に戻り左図のように操作できる画面が増えていることが確認できる。

※DMXcatをスマートフォンに接続する一連の作業はDMXの操作も値を読み取るときも同じ動作を行う。

1.左上の「DMXのコント…」というボタンを押すと左図が出てくる。512までの各チャンネルにどれくらいの信号が送られてるかを視覚的にみることができる。
2.中央図は左図の8つに区切られた一番上をたたくと表示され各チャンネル送信している信号の値が表示される。因みに中央図は1~64までであるが左図の別の場所をタップすれば65~128や129~192を表示させることもできる。
3.右図は中央図をタップすると表示される。タップする場所によって右図の数字は変わるが数字の部分を左右にスワイプすることができその先の数字（チャンネル）を見ることも可能。この画面で入力値を設定する。
※また右上のDECをタップすると表示が％になる。これらは送信する信号の値が0~255の数値で表されるのか0~100までの割合で表されるかの違いを示している。
4.TENキーで使用したいチャンネルを指定して「ENTER」ボタンをタップ。次に右のダイヤルを上下に動かし数値を決める。
