機材：TOMSHINE DMX-192（DMXコントローラー）
SI-108 MINIBEAM 150（ムービングライト）
製品について
TOMSHINE DMX-192は、ライティングコントロールのための専門的なデバイスです。シンプルに言えば、これはライトをリモートで操作し、驚くべき光のエフェクトを作り出すための鍵です。このデバイスは、プロのステージ演出家からホビーユーザーまで、さまざまなユーザーに適しています。この製品は、DMX512プロトコルを使用して動作します。このプロトコルは、ライトを制御するための業界標準として知られており、多くのプロのライティングシステムで採用されています。DMX512を理解する必要はありません。TOMSHINE DMX-192がそれを代行してくれます。
ボタンの役割
操作を始める前に、どのボタンにどのような役割があるかを見ていきます。
SCANNERS
スキャンセクションでは操作する機器を選択することができます。
１ユニバースごとの操作を16チャンネルで操作できます。
TOMSHINE DMX-192のSCANNERSボタンは、スキャナーと呼ばれる照明装置の制御に使用されます。スキャナーは、光を動かし、効果的な照明演出を作り出すのに使われる特別な照明装置です。SCANNERSボタンを使うことで、以下のような操作ができます。
- スキャナーの動きの制御: SCANNERSボタンを使用して、スキャナーの光の動きや位置を調整できます。これにより、照明効果を設計し、実行することができます。たとえば、光を上下左右に動かしたり、回転させたりすることができます。
- プログラムの選択: スキャナーはさまざまなプログラムやエフェクトを持っています。SCANNERSボタンを使用して、特定のプログラムを選択したり、エフェクトを切り替えたりすることができます。これにより、異なる照明効果を作成できます。
- 速度と明るさの調整: スキャナーの動きや明るさを調整することができます。SCANNERSボタンを使用して、動きの速さや明るさを変更して、照明効果をカスタマイズできます。
SCANNERSボタンは、プロの照明制御において重要な役割を果たします。照明デザインや舞台演出において、スキャナーを効果的に操作するためにSCANNERSボタンを使います。

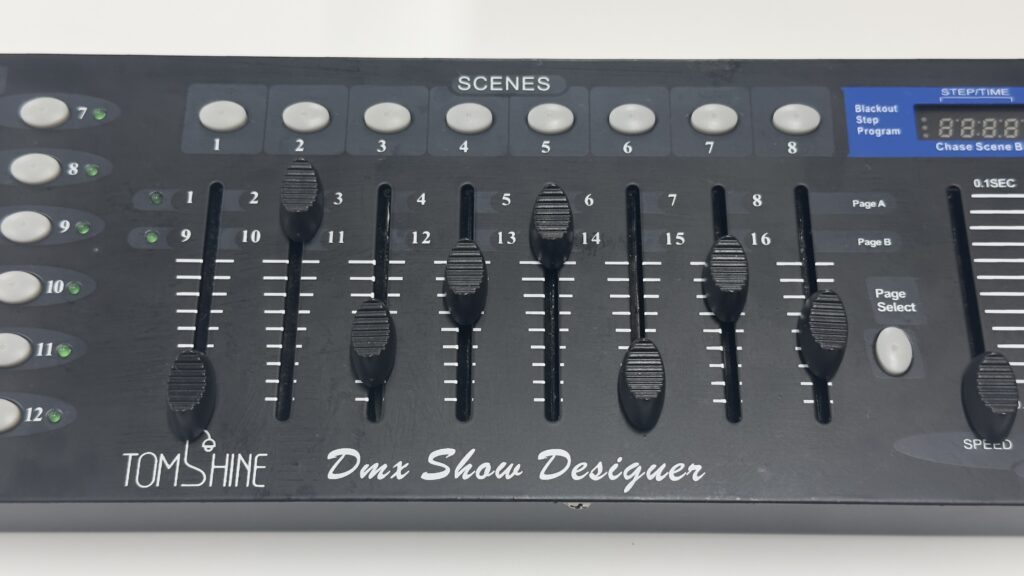

SCENES
シーンセクションでは任意に設定した動作パターンをボタンだけで呼び出せます。
FADER
フェーダーセクションでは、機器の動作を８つのフェーダーで操作することができます。
Page Selectを押すことで９〜16チャンネルへシフトすることができます。
BLACKOUT
ブラックアウトモードが起動します。
このモードではすべての出力値を「０」へ優先的に設定されます。
このボタンは右下の一番端に設置されています。
操作方法
シーンを設定する
８つのSCENERボタンにシーンを設定することで、フェーダーを操作しなくても、それぞれのパターンに操作することができます。
『Programボタン』を0.5秒以上、長押し、“プログラムモード”を起動します。
この時、『青エリア』の左側「Programランプ」が点滅していれば、“プログラムモード”になっています。
次に、フェーダーを操作します。
任意のチャンネルに出力を調整します。
フェーダーの設定が終わったら、『Midi/Addボタン』を押します。
最後に登録したいシーンナンバー（写真は８番）のボタンを押してシーンを書き込みます。
この時、正しく書き込みがされていると、すべてのLEDが２回点滅し、また“プログラムモード”に戻ります。
※シーンの設定を終わりたい時はもう一度『Programボタン』を0.5秒以上、長押しすると『青エリア』のProgramランプが消灯し終了します。
チェースを設定する
『Programボタン』を0.5秒以上、長押し、“プログラムモード”を起動します。
この時、『青エリア』の左側「Programランプ」が点滅していれば、“プログラムモード”になっています。
登録したい『Chaseボタン』を押します。
この時、『青エリア』で４桁目が選択したChaseの数字になっていれば正しく選択されています。
次に登録したいシーンを『SCENESボタン』で選択し、『Midi/Addボタン』で追加します。
※複数ある場合はこの作業を繰り返すことで追加できます。
設定が終了した場合は、『Programボタン』を0.5秒以上、長押しして終了します。
※終了と同時に、“ブラックアウトモード”を起動します。このモードの時はすべての出力値が「０」へ優先的に設定されます。
“ブラックアウトモード”を解除するには、右下にある『BLACKOUTモード』を押します。
この時、正しくボタンが押されると、『青エリア』の左側「Blackoutランプ」が消灯し、現在設定されているチャンネル全てに出力が再開されます。
