使用するツール
- NetEnum
株式会社リアライズ様が公開されているソフトでIPアドレスの確認に使用します
https://www.e-realize.com/netenum5.html
ソフトのダウンロードから「DOWNLOAD」を押します。
ダウンロードが終了するとzipファイルがダウンロードされているので展開します。
netenum5.exeを押し起動すれば完了です。
- Pharos Designer
https://www.pharoscontrols.com/support/designer/software-downloads/#designer-2
「Designer 2」を押し使用しているPCを選択し、そこから最新のverの「Pharos Designer」を選択します。
ダウンロードが終わるとセットアップ画面が表示されるので進めていきます。
セットアップが完了するとPC上に下記がインストールされていることが確認できます。
使用する機器について
- Pharos LPC・・・DMXコントローラー
- IO DATA WN-SX300FR・・・WiFiルーター
- LTECH DMX512・・・RGB-LEDを制御するためのデコーダー
- TL-SG105PE・・・PoE対応のスイッチングハブ
- LEDテープライト
設定について
１．WiFiルーターに接続する
PCで下記のインターネットを選択します。
接続が完了するとweb上に下記のような画面が表示されますが、今回は使用しないため閉じます。
２．Pharos LPCの接続を確認する

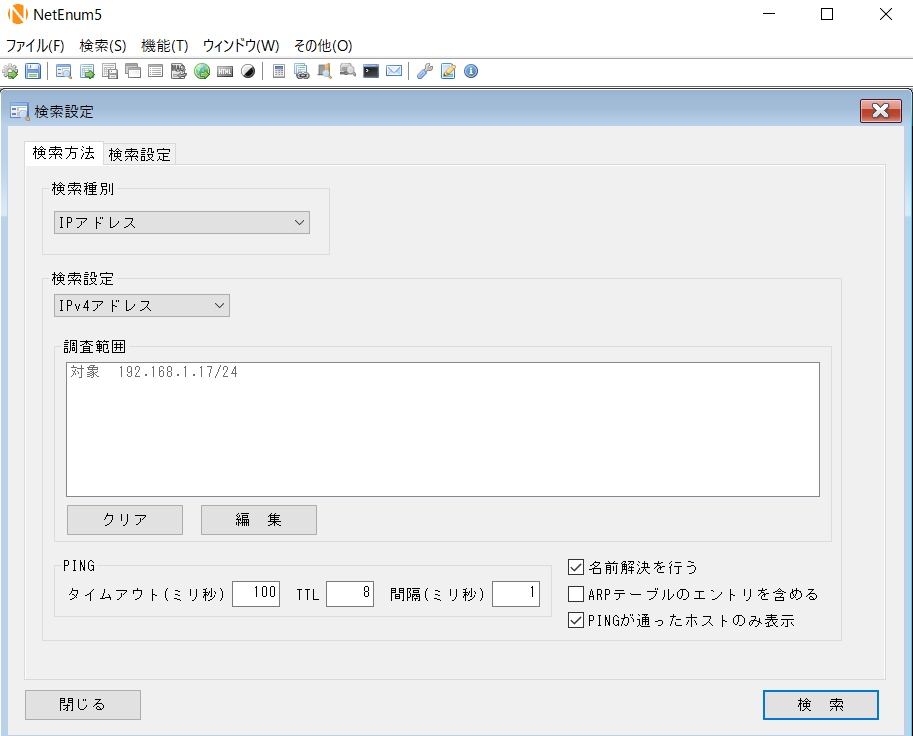

NetEnumの検索内にある「検索設定」を押します。
検索種別を「IPアドレス」に変更し、検索を押します。
今回使用しているPharos LPCのIPアドレスである「192.168.1.65」が表示されていれば接続されていることになります。
Pharos Designer 2の「Network」を押すと接続しているPharos LPCのIPアドレスが確認できます。
３．Pharos Designer 2で指示する命令を記載する
Projectに戻り、「New Project」を押し、「LPC」を選択します。
「LED-RGB 8bit」にカーソルを押した状態でLayout内にカーソルを移動させると赤い□が追加されます。
生成した□に右クリックをし、「Duplicate」を押します。

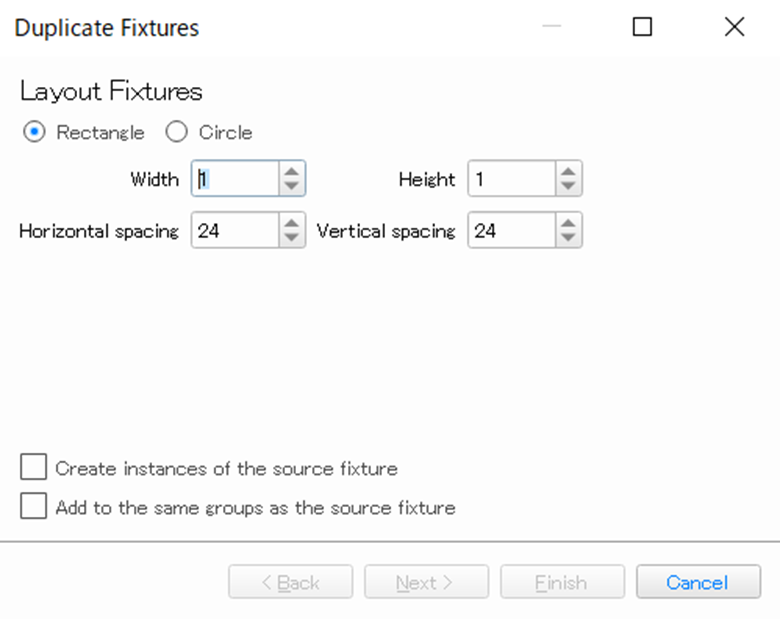

「Layout Fixtures」で大きさ、「Set Fixture Order」で色の変化する場所の順番を変更することができます。
「Layout Fixtures」の「Width」と「Height」を５に変更すると下記のようになります。
また、□以外のLayout上でマウスを押しながら移動させると□の色が白に変化します。
「All LED」を選択した状態で左上部にある「Create a group from the current fixture selection」を押すと「All LED」内の項目を複製した状態で新しいグループが生成されます。今回は生成したグループの名前を「All Group」にしています。
「Patch」に移動し、「All Group」を押したまま「DMX universe 1」に移動するとグループ内にある項目が「DMX universe 1」に追加されます。
「Scean」に移動し、右上部にある「New」を押します。
右下部にある「Colour」から色の調整を行うことができます。
今回はSceanを4つ生成し、それぞれ赤、緑、青、白で色の調整を行います。
「Time line」に移動し、時間ごとの色の設定を行うことができます。右上部の「Colour」を押し、「All Group」の欄に移動させます。
右下部の「Time」で時間と色の調整を行うことができます。今回は2秒ごとに赤、緑、青の順で変化させ最後に白にしています。
「Trigger」に移動し、「New」内の「Soft」を選択します。
選択すると画面に項目が追加されていることが確認できます。右下部にある「Action」内の「New」から「Start Scene」を選択します。
生成した「Soft」内に「Start Scene」が追加されていることが確認できます。「Start Scene」を押した状態で右下の「Action」内の「Scene」から色の選択を行うことができます。
「Scene」で生成した4色を設定するため4つ「Soft」、「Start Scene」を作成します。
４．Pharos LPCに信号を送る
「Network」に移動します。
右にある「Properties」内の「Universes」を「1」を選択すると「Serial number」に「Serial」に記載されている番号を選択することができます。選択すると「Number 1」に更新されます。
上部にある「Upload」を押し、「Controllers」内から送りたい機器を押し、下部の「Upload」を押します。
「Upload」が完了するとStatusの欄に「Upload complete」と表示されます。
５．LEDテープライトを点灯させる
「Simulate」に移動し、上部の右側のアンテナマークを押します。
右側の設定を「Timeline」に変更し実行するとLEDテープライトが「Timeline」で設定したと通りに発行します。
下記の動画は実際に動かした際の映像になります。
